445F 離子吹塵槍

能夠有效消除靜電

離子平衡度穩定可調節

內置消音系統

電容耦合式高壓，安全可靠

更多信息

特點

1. 離子平衡值可達±10V，能迅速排除帶電物體上的靜電。

2. 離子平衡度穩定，外置調節，簡單方便。

3. 內置消音系統，噪聲小。

4. 高壓采用電容耦合方式，使用安全。

5. 445 F氣量可調。

6. 446 F -Ⅱ可同時帶兩路負載。

2013379264183

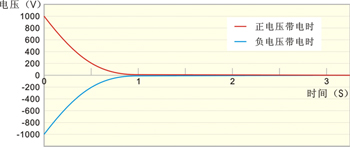

註：約1秒內中和靜電電壓到10V或以下（曲線圖）

中和特性：距離正面300mm處、大風量時

參數

型號	QUICK 445F
空氣供給要求	清潔幹燥空氣（0.1-0.7Mpa）
有效靜電消除距離	1000mm內
高壓線標準長度	3m
重量	約0.6kg

消靜電時間測試

氣壓	距離	15 cm	30 cm	45 cm	60 cm
0.2Mpa	消靜電時間 (S)	0.9 S	1.3 S	1.7 S	2.1 S
	消靜電時間 (S)	1.0 S	1.4 S	2.1 S	2.9 S
	離子平衡度 (V)	-1 V	+5 V	+6 V	0 V
0.4Mpa	消靜電時間 (S)	0.8 S	1.0 S	1.3 S	1.9 S
	消靜電時間 (S)	1.0 S	1.3 S	2.0 S	2.5 S
	離子平衡度 (V)	0 V	+1 V	+1 V	0 V
0.6Mpa	消靜電時間 (S)	0.8 S	1.0 S	1.4 S	1.5 S
	消靜電時間 (S)	0.9 S	1.4 S	1.8 S	2.7 S
	離子平衡度 (V)	-2 V	-4 V	+6 V	-14 V

註：

1. 環境：2 2℃，濕度6 0 - 7 0 %，測試方法根據ANSI / EOS / ESD - S3. 1-1991而定。

2. 離子從1000V中和到10V的時間及離子平衡電壓。

3. 在0.7Mpa氣壓下工作，噪音小於80dB

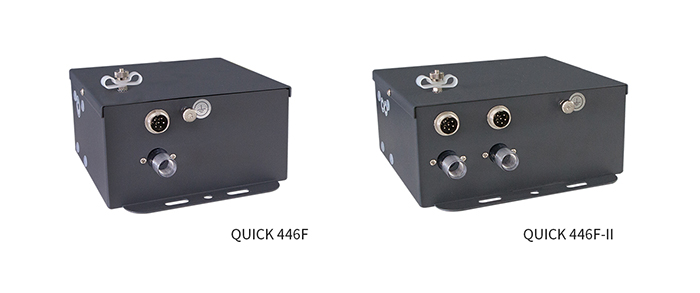

高壓電源供應器
