861DW 無鉛熱風拆焊臺

無刷渦流風機

磁控開關及時休眠

傳感器精準閉環控溫

溫度快速設置，快速儲存

特點

1. 具有CH1、CH2、CH3三個工作通道，並且可以設置每個通道的風量、溫度。
2. 具有密碼保護功能和按鍵鎖定功能。
3. 實時操作方便，具有磁控開關控制，手柄放置在手柄架上則立即進入休眠。
4. 具有自動休眠功能，在休眠狀態可以對參數進行設置。
5. 傳感器閉合回路，微電腦過零觸發控溫，功率大，升溫迅速，溫度調節方便且精確穩定，不受出風量影響。
6. 采用無刷渦流風機，氣流量可調、範圍大，可以適應多種用途。
7. 系統設有自動大風量冷卻功能，延長發熱體壽命，保護熱風手柄。

規格

型號	QUICK 861DW
功率	1000W
電壓	AC 220V
溫度範圍	100℃ ～ 500℃
發熱芯型號	H616A
標配風咀	NK1130（φ4.4）/NK2064（φ6.4）/NK2084（φ8.4）
風量檔位範圍	1 ～ 120級
外形尺寸	188245135*mm
重量	約3.9kg

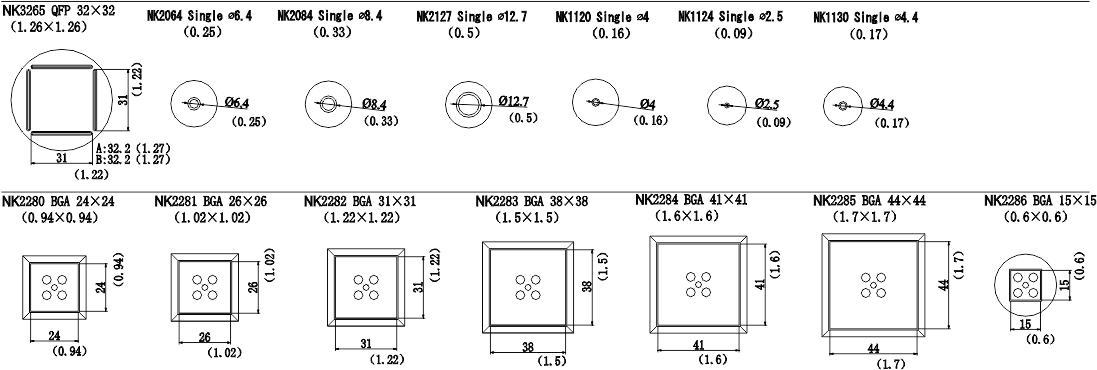

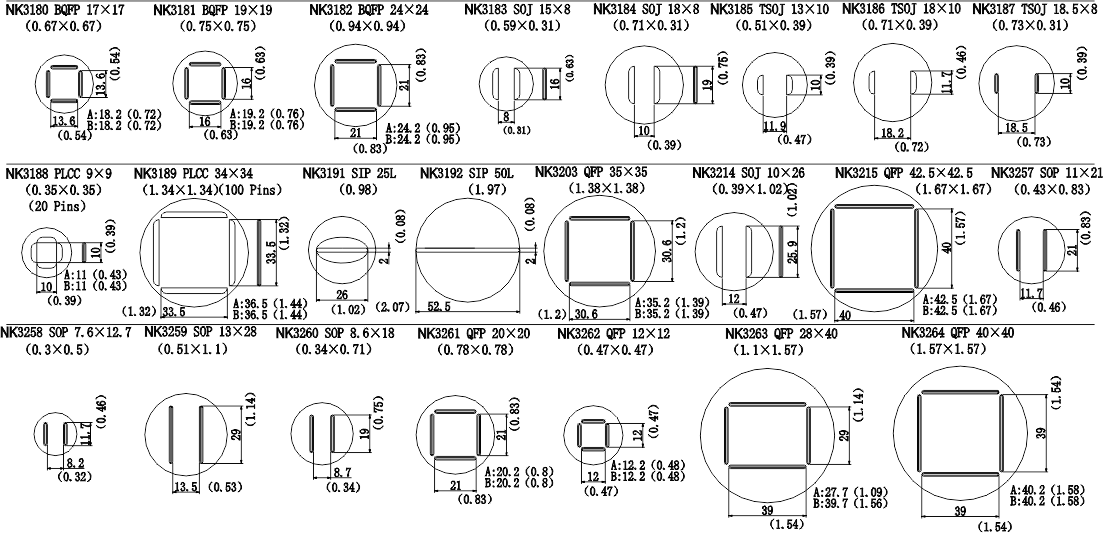

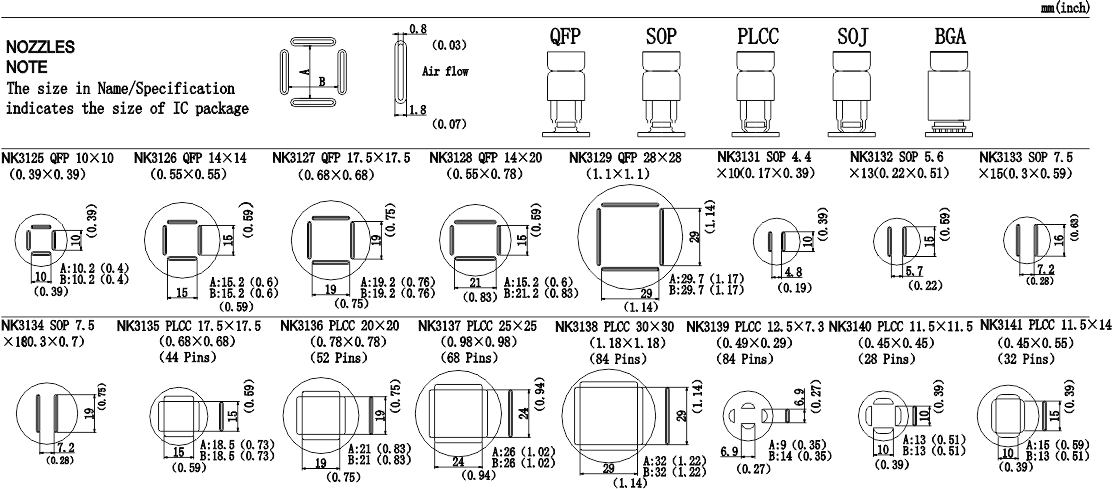

風咀

2261586910184426

3101586910192970

9021586910197932
