303D 智能無鉛焊臺

升溫及回溫迅速

插拔式焊咀、發熱芯

溫度報警設置

液晶雙溫度顯示

數字溫度校準、密碼保護

更多信息

特點

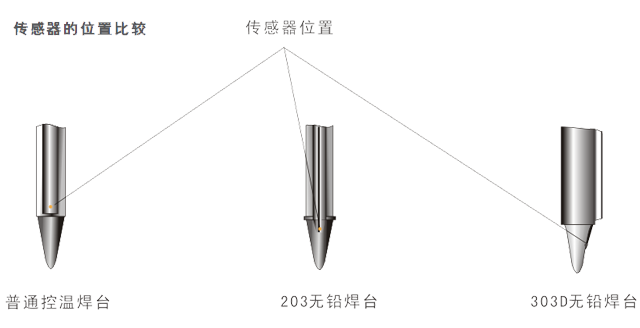

1. 高頻渦流加熱，傳感器前置到烙鐵頭前端，能準確迅速的感應焊點溫度的變化。
2. 升溫及回溫速度迅捷。
3. 新型可靠的烙鐵頭接地系統，長期工作仍能有效保證烙鐵頭對地漏電電壓及接地電阻符合國際標準。

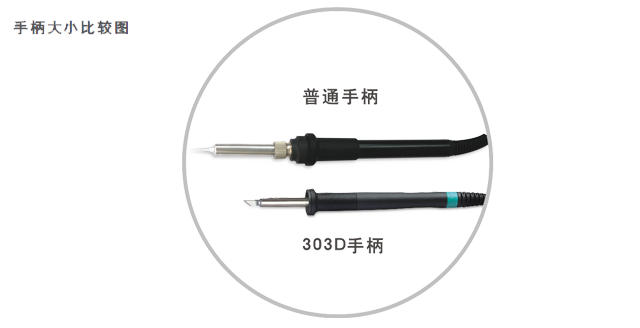

4. 手柄輕巧，手感舒適，發熱芯、烙鐵頭均為插拔式設計，更換方便。
5. 采用帶背光LCD、雙溫度顯示設計。
6. 數字化校準溫度，操作方便且設有密碼保護功能。
7. 可根據需要設置溫度上下限，實現溫度超標報警。
8. 可設定焊臺休眠時間及關機時間。
9. 特別適合無鉛焊接。

規格

型號	QUICK 303D
功率	120W
溫度範圍	50℃ ～ 500℃
溫度穩定	± 2℃(靜止空氣沒有負載)
烙鐵頭對地電阻	＜2Ω
烙鐵頭對地電勢	＜2mV
休眠時間範圍	0 ～ 99min
關機時間範圍	0 ～ 99min
外形尺寸	165L X 130W X 110(H)mm
重量	約3.2kg
手柄型號	903F
發熱芯型號	H613
焊咀型號	305系列

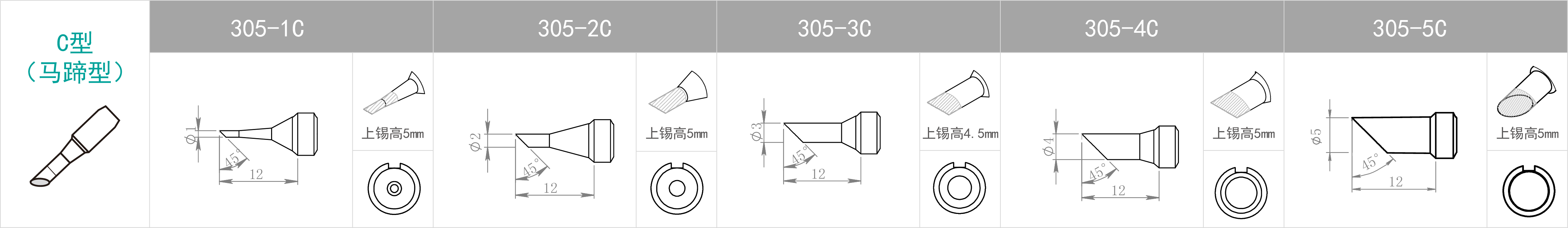

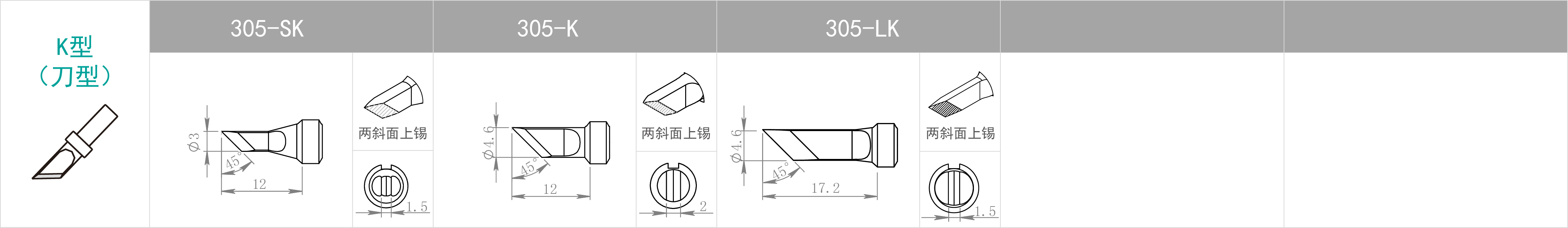

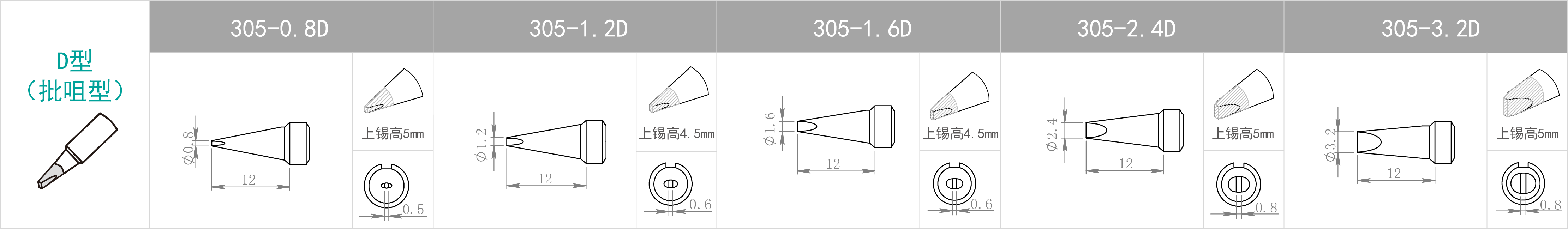

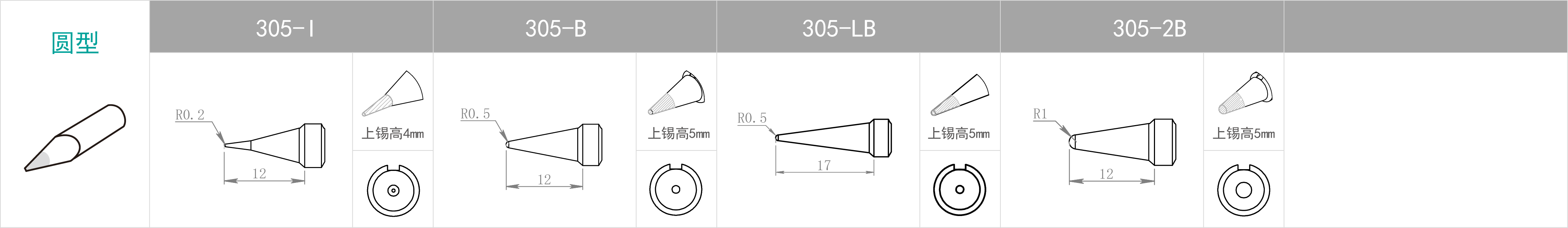

可替換焊咀

以下標準焊咀型號，可根據不同應用場景定制各種焊咀。
