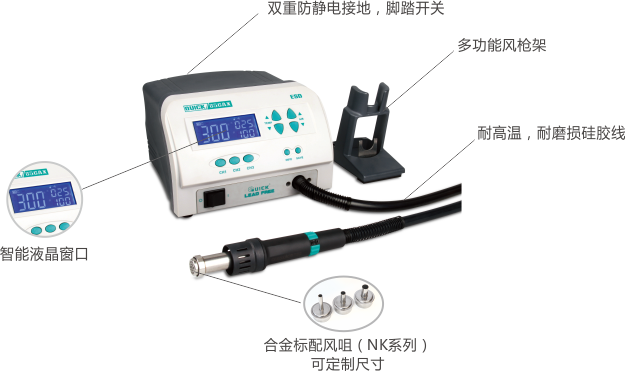

856AX無鉛熱風拆焊臺

高清大屏LCD顯示

具有自動休眠功能

智能控溫精確穩定

密碼保護按鍵鎖定

更多信息

8101584671680215

特點

1. QUICK 856 AX自帶吸筆功能，操作方便。
2. 具有CH1、CH2、CH3三個工作通道，並且每個通道的時間、風量、溫度可以事先設置，並能通過CH0通道修改。
3. 具有密碼保護功能和按鍵鎖定功能，保護菜單不被擅自修改。
4. 實時操作方便，具有自動休眠功能，在休眠狀態可以對參數進行設置。
5. 傳感器閉合回路，微電腦過零觸發控溫，功率大，升溫迅速，溫度調節方便且精確穩定，不受出風量影響。
6. 采用無刷渦流風機，氣流量可調、範圍大，可以適應多種用途。
7. 系統設有自動冷風功能，同時采用陶瓷管發熱體，發熱體壽命超長。

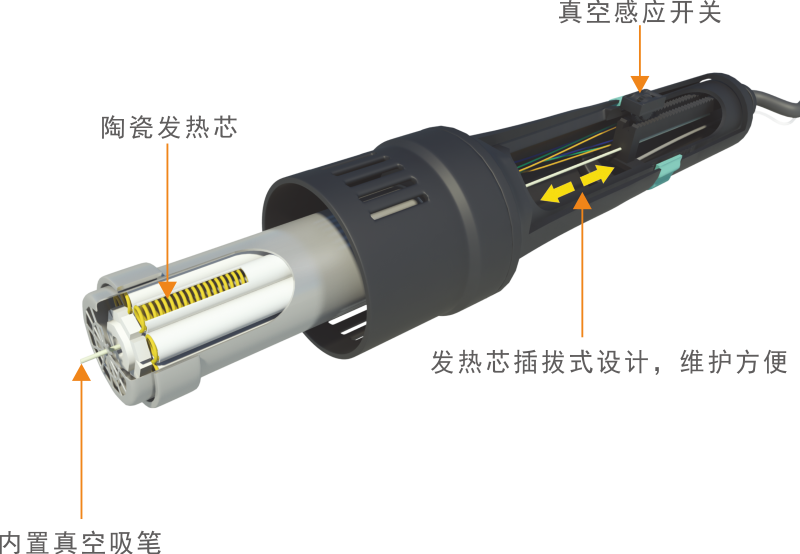

手柄示意圖

5121583893476446

芯片吸取示意圖

4941583893606859

規格

型號	QUICK 856AX
功率	1300W
電壓	AC 220V
溫度範圍	100℃ ～ 500℃
工作時間範圍	1 ～ 999s("---"表示不受工作時間控制，壹直處於工作狀態)
風量檔位範圍	6 ～ 200級
真空壓力	600 mm HG
發熱芯型號	H616
標配風咀	NK1130（φ4.4）/NK20264（φ6.4）/NK2084（φ8.4）
外形尺寸	250230150 mm
重量	約5.0Kg

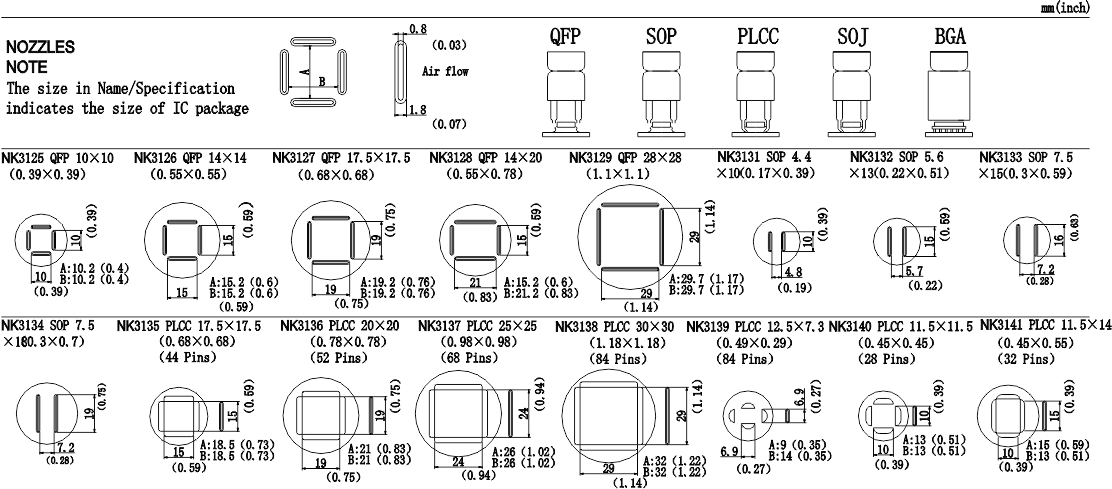

風咀

2261586910184426 3101586910192970 9021586910197932
